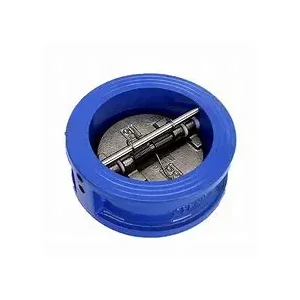

Butterfly Wesi B kupu-kupu

Minangka katup kanthi otomatis, katup Priksa Wesi Butterfly Wesi sing diasilake dening Tenggu Shengshi Huagong duwe peran utama ing macem-macem sistem pipo. Utamane gumantung karo aliran medium dhewe kanggo nyadari bukaan otomatis lan nutup disk saka valve, kanthi mangkono kanthi efektif nyegah mundur medium lan njamin stabil saka sistem pipa sing stabil.

Kirim Pitakonan

Deskripsi Produk

Sambungan jinis WAFER-Jenis saka kothak kupu-kupu cast supaya gampang diinstal. Iki bisa dikepung ing antarane rong flanges, ngirit akeh ruang instalasi, lan cocog banget kanggo skenario pipa sing ora ana ruang.

Struktur lan prinsip kerja

(I) struktural desain

Katup cek iron wafer biasane dumadi saka bagean inti kayata katup, jupuk katup, katup katek, spring (dilengkapi sawetara model). Badan katup dibuwang ing wesi tast, nyedhiyakake dhukungan lan dhasar strukture stabil kanggo katup kabeh. Disc Valve minangka komponen utama kanggo entuk fungsi mriksa. Desain wujud lan struktural beda-beda miturut kahanan sing beda. Bentuk umum kalebu disk tunggal lan disk dobel. Batang katup digunakake kanggo nyambungake disk katup lan nuntun lambene gerakan kanggo mesthekake yen disk cakram katup kanthi tepat lancar sajrone mbukak lan nutup. Sawetara katup mriksa dilengkapi sumber. Fungsi musim semi yaiku mbiyantu disk katup kanggo nutup, nambah panyelik nalika nutup, lan nyuda kedadeyan palu ing sawetara tartamtu.

(Ii) Mekanisme kerja

Yen mili mili ing arah normal, tekanan sing digawe dening medium bakal nyurung cakram valve kanggo ngatasi gravitasi dhewe lan resistensi spring, supaya bisa mbukak batang utawa batang. Ing wektu iki, medium bisa ngliwati katup kanthi lancar, lan sistem pipa kabeh ana ing kahanan aliran normal. Sawise medium nduweni karep kanggo mili, tekanan mbalikke digawe dening backflow medium, lan nggawe medium ing sisih medium, lan nggawe medium ing arah penipuan kanthi cepet lan bisa ngethok aliran rasah kasebut kanthi cepet lan bisa njaga aliran siji.

Paramèter teknis

Proyek	Parameter Range
Diameter nominal	DN25 - DN600 (diameter sing luwih gedhe utawa luwih cilik bisa disesuaikan miturut kabutuhan khusus pelanggan)
Tekanan nominal	Pn1.0MPA - pN1.6MPA (sawetara model khusus bisa tahan tekanan sing luwih dhuwur)
Suhu sing ditrapake	-10 ℃ - 80 ℃ (gumantung saka bahan wesi cast lan bahan panyusing, kisaran suhu sing ditrapake beda-beda)
Medium sing ditrapake	Banyu, limbah, banyu segara, asam lan alkali (gumantung karo pilihan materi kanggo adaptasi karo media corrosive sing beda), panganan lan minuman (nalika nggunakake bahan kelas), lsp.
Bahan awak katup	Wesi cast abu-abu, wesi selat
Bahan Disc Valve	Wesi wesi (biasa utawa anti-karat), stainless steel (kanggo kahanan kerja khusus)
Valve Stem Bahan	Stainless steel
Bahan musim semi (yen ana)	Stainless steel
Jenis Segera	Karet Segel (Cocog kanggo media umum, kinerja pendhidhikan sing apik), segel logam (cocog kanggo suhu dhuwur, tekanan tinggi utawa media khusus, resistensi dhuwur kanggo suhu dhuwur lan tekanan dhuwur)
Metode sambungan	Jinis wafer
Standar	Desain, Pabrik lan Tes ditindakake sesuai karo standar domestik sing relevan kayata GB, HG lan sawetara standar internasional kayata standar iso
