Napa katup kupu-kupu dikendhaleni menyang rongga?

Kelainan sakakatup kupu-kupuKanggo cavitation rapet karo ciri struktural, ciri dinamis cairan, lan kahanan operasi. Alasan tartamtu kaya ing ngisor iki:

1. Struktur katup kupu-kupu nyebabake pambentukan wilayah tekanan listrik lokal

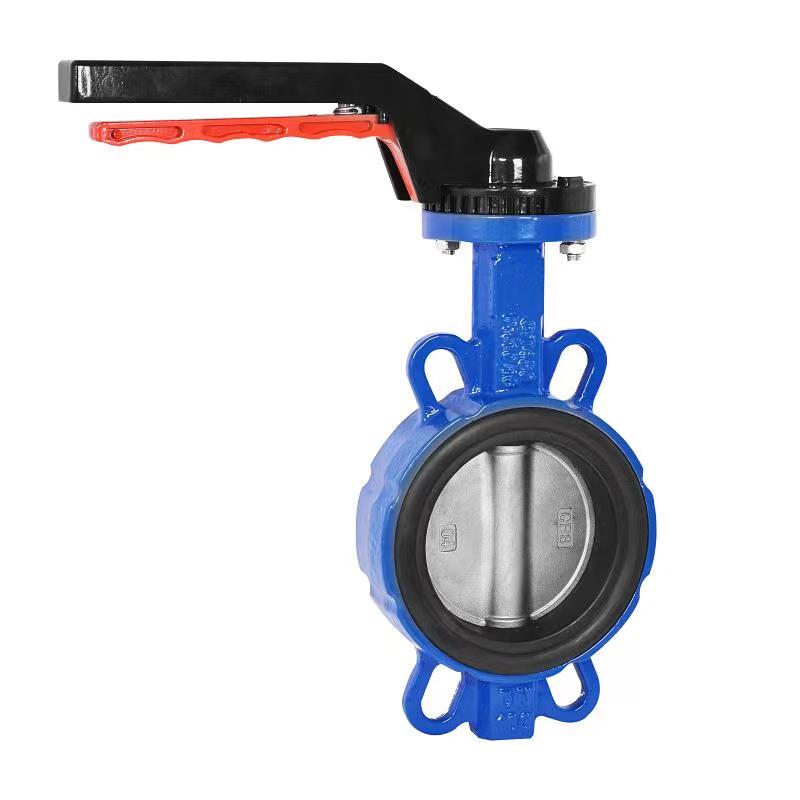

Komponen valves sing dibukak lan nutup kolv kupu yaiku piring kupu-kupu sing bentuke disk. Nalika muter kanggo mbukak, cairan kudu mili ngubengi pinggir piring kupu-kupu. Zona tekanan rendah lokal bakal mbentuk ing mburi piring kupu-kupu (sisih mudhun). Nalika tekanan cairan nyelehake tekanan beluk jenuh, gas sing larut ing cairan bakal nyepetake lan mbentuk gelembung, yaiku tahap intine saka rongga.

Skenario khas: Ing prabédan tekanan utawa kahanan aliran banyu dhuwur, kecepatan aliran ing pinggir piring kupu-kupu mundhak kanthi cetha. Miturut prinsip Bernoulli, paningkatan aliran aliran nyebabake tekanan, luwih akeh exacerbating pembentukan wilayah tekanan rendah lan nggawe kahanan kanggo cavitation.

2. Dampak kerusuhan cairan lan ambruk gelembung

Nalika cairan nggawa gelembung menyang zona tekanan tinggi (kayata pipel sing ditandurkatup kupu-kupu), umpluk bakal ambruk kanthi cepet, ngasilake jet mikro sing mengaruhi permukaan logam. Frekuensi pengaruh pengaruh iki dhuwur banget (nganti puluhan kaping sekaligus saben detik), nyebabake piting lan peeling ing permukaan logam, pungkasane ngrusak permukaan panyeget.

Dhukungan Data: Eksperimen nuduhake manawa kekuwatan pengaruh sing digawe dening gelembah Gelembung bisa tekan sawetara atus Megapascals, mula ngluwihi kekuatan lemari bahan logam biasa, lan mekanisme inti karusakan cavitation.

3 .. Karakter sing ngatur katup-kupu katup

Katup kupu biasane digunakake kanggo aturan aliran, nanging nalika bukaan cilik (<15 ° ° °), cairan katup, nyebabake tekanan cuci sing landhep, lan nambah resiko saka cavitation.

Kasus engineering: Ing valve engineering: ing katup inlet utawa sistem perawatan limbag saka stasiun hidu, yen katup kupu-kupu ing kahanan penyesuaian cilik nganti suwe, nyebabake penggantian plato utawa cincin katup.

4. Pengaruh saka karakteristik medium lan kahanan operasi

Partikel sing ngemot medium: Yen cairan ngemot partikel keras kayata oxides logam, jet mikro sing digawe dening cavitation bakal nggawa partikel komposit, mbentuk kerusakan "erosi" lan nyepetake kegagalan.

Suhu dhuwur utawa media corrosive: suhu sing dhuwur bisa nyuda tension berminiten lan ningkatake pembentukan gelembung; Media corrosive bisa ngrusak kemampuan anti cavitation bahan logam, lan efek dual exacerbates kegagalan katup kupu-kupu.

5. Watesan jinis lan desain katup kupu-kupu

Kupu-kupu eksklusif / Pusat Tunggal: Sampeyan kudu nimbang arah aliran banyu (klep Instalasi mbalikke bakal ngrusak stabilitas lapangan aliran lan nambah risiko cavitation.

Instalasi pipa vertikal: Bobot dhewe piring katup bisa nyebabake stres sing ora rata bisa nyebabake permukaan sing ora rata, nyebabake pengurangan tekanan lokal lan rongga.

Katup kupu-kupu sing ditutup: cincin seuk karet bisa dicelupake ing peeling lan karusakan ing dampak cavitasi, nalika senthelkatup kupu-kupu, sanajan tahan erosi, duwe aplikasi sing luwih dhuwur lan winates.
