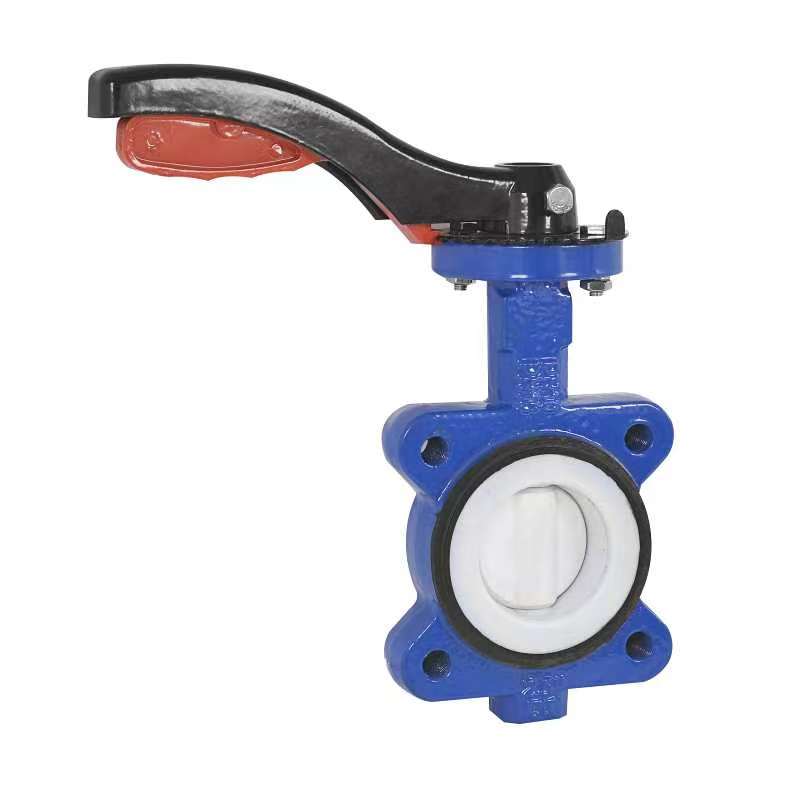

Apa prinsip-prinsip sealing telung kunci kupu-kupu katup sing eccentric?

Prinsip sealing telung eccentrickatup kupu-kupuAdhedhasar desain struktur eccentric sing unik, sing dadi permukaan panyegel elliptical liwat kombinasi telung eccentricities, entuk sebutan torsi saka kupu-kupu sing disegerake logam lan masalah bocor katup-kupu katak.

Khusus, prinsip segelang saka telung eccentrickatup kupu-kupuKalebu titik inti ing ngisor iki:

Struktur eksentrik telung: Sumbu batang katup saka katup kupu-kupu kupu triple triple nyimpang saka loro pusat piring, lan sumbu rotasi saka kursi katup nganggo sumbu saluran awak katup. Desain iki mesthekake yen ora ana gesekan ing antarane piring katup lan kursi katup sajrone proses katup lan nutup katup lan njaga katup.

Mekanisme SEALE TORQUE: Segar saka telung kupu kupu-kupu kupu ora ana maneh, nanging nyolong torque. Nalika katup kupu ditutup, tekanan sebutan antara permukaan sealing pasangan pasangan sing ditetepake digawe dening torsi nyopir sing ditrapake ing batang katup. Mekanisme panyengaja kanthi efektif kanggo menehi kompensasi kanggo zona toleransi ing antarane lengen shaft lan awak katup, uga ana masalah panyeger ing ngisor iki ing njero ijol-ijolan transportasi medium ing katup.

Hubungi frasa sealing permukaan: lumahing segel telung eccentrickatup kupu-kupuApa struktur tumpeng sing dibahas, lan bentuk permukaan plate katup, mulane asimetris saka ndhuwur nganti ngisor. Nalika katup kupu dibukak saka 0 ° nganti 90 °, permukaan segara saka piring katup bakal nyopot saka permukaan seger kursi katup ing wayahe mbukak; Yen ditutup saka 90 ° nganti 0 ° nganti 0 °, mung ing wayahe penutupan, permukaan seger saka plato katup bakal ngubungi lan pencet lumahing kursi katup. Desain iki mesthekake gesekan antarane kursi katup lan permukaan panyegel ing piring kupu, ngilangi kemungkinan nyandhang lan bocor.

Kinerja Penyusuan sing luwes: rasio tekanan SEALEAL saka telung kupu-kupu kupu-kupu-kupu kupu bisa diatur kanthi ngganti torsi nyopir eksternal, saéngga ningkatake kinerja kupu-kupu sing gedhe banget.
